光伏電站的骨骼—光伏支架
光伏電站是個系統工程，離不開光伏組件、逆變器、匯流箱、線纜等組成部分，也離不開電站的骨骼——光伏支架。
光伏支架是光伏發電系統中，為了支撐、固定、轉動光伏組件而設計安裝的特殊結構件。為了使光伏電站達到最佳的發電效率，光伏支架需結合建設地點的地形地貌、氣候及太陽能資源條件，將光伏組件以一定的朝向、排列方式及間距予以固定。
光伏支架的特點
在具體的光伏電站項目上，光伏支架具有以下特點：
光伏支架需要在特定環境下長期使用。具備較強的抗風壓、抗雪壓、抗震、抗腐蝕等機械性能，確保在風沙、雨、雪、地震等各種惡劣環境下正常運轉，并且使用壽命一般要求達到25年以上。
光伏支架需要滿足項目地各項標準。光伏電站設計核心為結構設計，整個光伏電站結構設計主要通過光伏支架實現，光伏支架在光伏電站建設中具有重要地位。光伏支架的產品質量、設計安裝需要符合項目地的氣候環境、建筑標準、電力設計等標準。選擇合適的光伏支架以及科學合理的設計安裝，不但能降低工程造價、提高發電效率，也能減少后期運維養護的成本。
光伏支架的分類
按照能否跟蹤太陽轉動，光伏支架可以分為固定支架和跟蹤支架。光伏發電系統中，固定支架及跟蹤支架需要針對不同項目進行設計。
首先，項目初期需要通過項目的地質勘查報告，完成支架基礎初步設計；其次，根據支架受力情況完成立柱的拉拔力測試，確定支架基礎形式及立柱形式；同時，根據不同國家標準、不同項目地點風載荷、雪載荷及其他氣候條件，確認整體支架設計；最后，根據光伏系統中組件形式、組件串聯數量、逆變器及匯流箱等其他光伏零部件情況，完成對應的支架排布及單體支架設計。
更進一步的分類：固定支架又可分為普通固定式支架和固定可調式支架；跟蹤支架可分為平單軸跟蹤支架、斜單軸跟蹤支架、雙軸跟蹤支架。

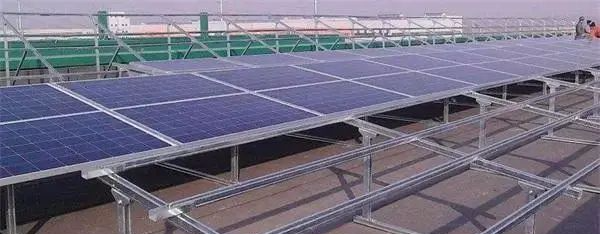

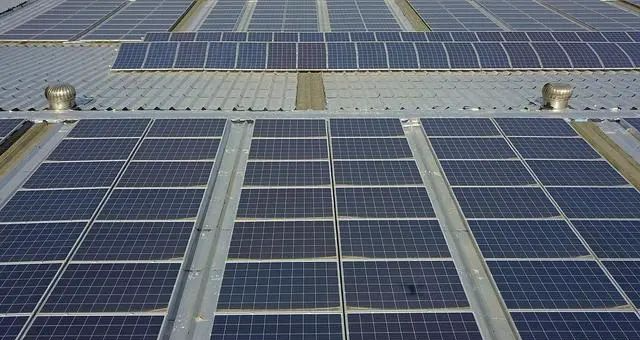

采用固定支架的光伏電站，在設計之初會結合當?shù)氐牡乩憝h(huán)境、氣候等條件將組件固定在特定角度，以保證能接收最大的太陽光輻射，組件位置固定后一般不會再頻繁調整。對于固定可調式支架而言，組件朝向會根據季節和光照情況，每年需要進行人工調整。固定支架價格較低、穩定性好，前期投資成本低，但對太陽能的利用率較低。

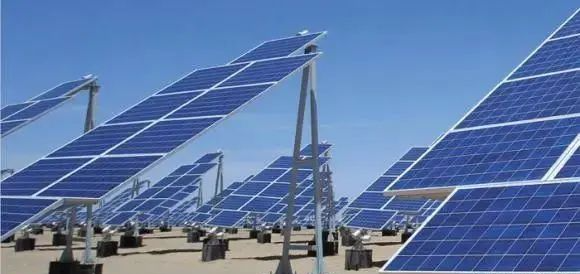

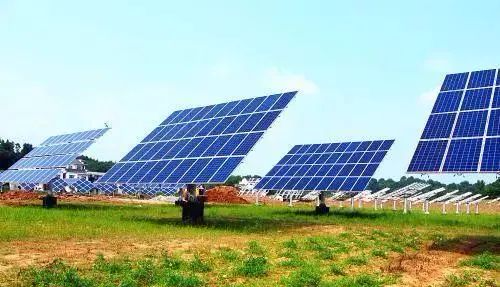

采用跟蹤支架的光伏系統，其組件朝向根據光照情況進行調整，可減少組件與太陽直射光之間的夾角，獲取更多的太陽輻照，可有效提高發電效率。采用跟蹤支架的電站需要增加一定的前期投資成本，并需要承擔一定的裝置運行風險及后期維護成本。
實際發電數據表明，采用平單軸跟蹤支架、斜單軸跟蹤支架、雙軸跟蹤支架，可以有效提升電站發電量。如果跟蹤支架與雙面組件結合，還可以產生提升發電量的疊加效應，長期來看更有助于電站業主取得最大的經濟效益，降低度電成本。
對于跟蹤支架產品，除了與固定支架相同的機械設計、機械加工和委外鍍鋅等工序之外，還有電控設計、驅動設計、加入算法和配套組裝工序。
